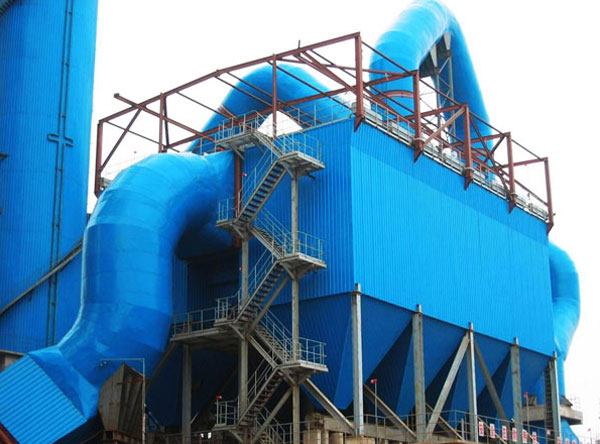

GMC高温布袋除尘器

GMC高温布袋除尘器选型参数及选型： 1、脉冲袋式除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技

产品详情：

GMC高温布袋除尘器选型：

1、脉冲袋式除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的脉冲袋除尘器型号，即为所需要的脉冲除尘器型号，采用的除尘滤袋根据入口浓度、气体温度、湿度含量确定。

2、表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。

3、压缩空气耗气量栏中，所提出的耗气量为该型号设备的大耗气量。

1、GMC高温布袋除尘器结构：

（1）箱体：包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。

（2）喷吹系统：主气管、喷吹管、脉冲阀、控制仪。

（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。收尘器本体为全刚结构设计，花板用冷冲压型工艺，既增加强度又能设备质量。本型号收尘器除处理常温气体外，其结构形式也适合处理高温气体，此时外壳如需保温可采用LBY型轻质岩棉板双层保温，外壳采用δ=0.5mm镀锌板保护，并采用抽拉铆钉新工艺安装，并根据使用环境选用不同的滤料及过滤风速。

2、GMC高温布袋除尘器工作原理：

含尘气体进入收尘器已扩大的灰斗进行预收尘，通过导流板均布于各条滤袋之间，粉尘阻留于滤袋外表面，为使设备阻力不超过1200Pa，高压气体经电磁阀产生脉喷，使气包内压缩空气（0.5~0.7MPa)，由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘随意调整清灰周期和脉喷时间，使收尘器在的嘴里范围内运行。

GMC高温布袋除尘器参数：

性能型号	GMC60-2	GMC60-3	GMC60-4	GMC60-5	GMC70-5
处理风量m3/h	10000～16000	15000～25000	20000～33000	26000～41000	32000～48000
总过滤面积m2	184	267	368	459	536
过滤风速m/min	0.91～1.45	0.91～1.45	0.91～1.51	0.91～1.49	0.94～1.49
滤袋数量（条）	120	180	240	300	350
阻力Pa	≤1200
入口浓度g/m3n	≤200
出口浓度mg/m3n	≤60
喷吹压力(MPa)	0.5-0.7
承受压力Pa	9000
脉冲阀数量	10	15	20	25	25
耗气量m3/min	0.65	1.01	1.37	1.73	2.09
保温面积m2	44	50	82	96	112
设备重量 kg	6600	8250	10500	13250	15500
所耗功率（KW）	2.2	2.2	5.2	5.2	5.2
