冲激式除尘器

发布时间：2022-10-26 作者：硕德环保

冲激式除尘器

(1)工作原理

冲激式除尘器常与风机、清灰装置和水位自动控制装置组合使用。适用于净化各种非纤维性粉尘。

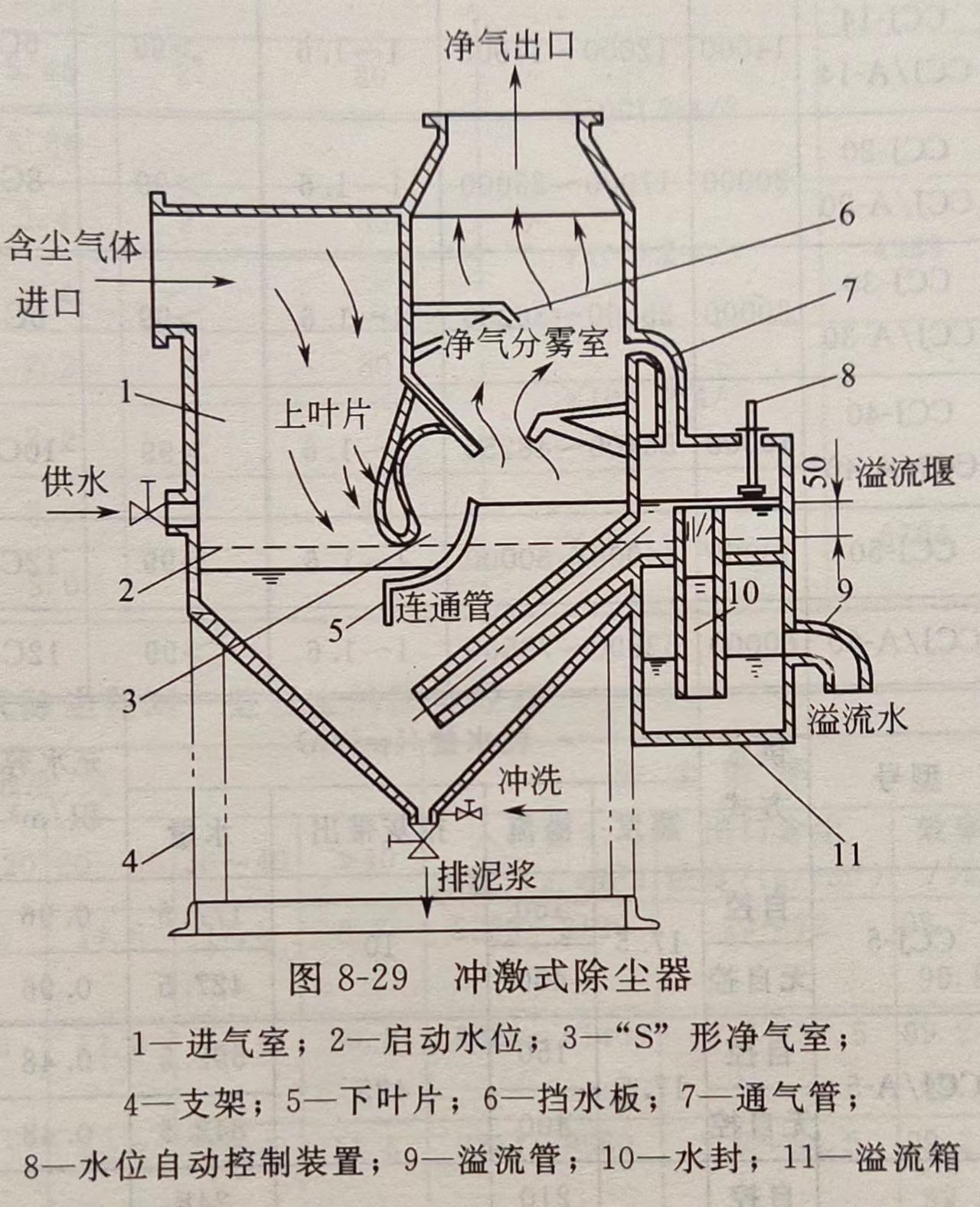

工作原理如图8-29所示。含尘气体由进入除尘器，气流转弯向下冲击于水面，部分较大的尘粒落入水中。当含尘气体以18～35m/s的速度通过上、下叶片间的“S”形通道时，激起大量的水花，使水气充分接触，绝大部分的微细尘粒混入水中，使含尘气体得以充分的净化。经由“S”形通道后，由于离心力的作用，获得尘粒的水又返回锥体。净化后的气体由净气分雾室挡水板除去水滴后经净气出口排出。泥浆则由锥体的排浆阀排出。新水由供水管路补充。

水位由溢流箱控制，当水位高出溢流箱的溢流堰时，水便流进水封并由溢流管排出。设在溢流箱盖上的水位自动控制装置能水面在3～10mm的范围内变动，从而正常运转。

溢流箱上部用通气管与净气分雾室连通，使两者具有相同高度的水面。

溢流箱的水是通过插入锥体的连通管连通的，以保持溢流箱水面平稳。
