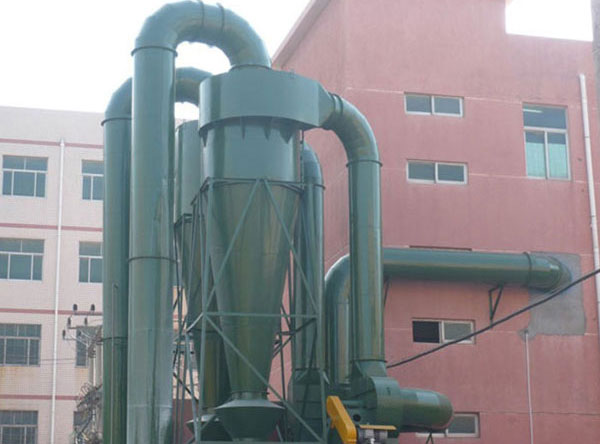

XNX型旋风除尘器

XNX型旋风除尘器是一种干式除尘器，是利用纤维编制物制作的袋式过滤元件来捕集含尘气体中固体颗粒物的除尘装置。

相关产品 CLT旋风除尘器 XD-II多管旋风除尘器 XLD型旋风惰性除尘器

产品详情：

XNX型旋风除尘器的特点：

XNX型旋风除尘器是一种干式除尘器，是利用纤维编制物制作的袋式过滤元件来捕集含尘气体中固体颗粒物的除尘装置。

XNX型旋风除尘器由筒体、锥体、进气管、排气管和卸灰管等组成，旋风除尘器的工作过程是当含尘气体由切向进气口进入旋风分离器时气流将由直线远东变为周围运动，旋转气流的绝大部分沿器壁自圆筒体呈螺旋形向下、朝锥体流动，通常称此为外旋气流。含尘气体在旋转过程中产生离心力，将相对密度大于气体的尘粒甩向器壁。尘粒一旦与器壁接触，便失去径向惯性力而靠向下的动量和向下的重力沿壁面下落，进入排灰管。旋转下降的外旋气体到达锥体时，因圆锥形的收缩而向除尘器靠拢。根据“旋转矩”不变原理，其切向速度不断提高，尘粒所受离心力也不断加强。当气流到达锥体下段某一位置时，即以同样的旋转方向从旋风分离器中部，由下反转向上，继续做螺旋性流动，即内旋气流。后净化气体经排气管排出管外，一部分未被捕集的尘粒也由此排出。

XNX型旋风除尘器气流中的少部分气流沿简体内壁旋转向上，到达上盖后又继续沿出口管外壁旋转下降，后到达出口管下端附近被上升的气流带走。通常把这部分气流称为上旋涡。随着上漩涡，将有少量细颗粒物被内旋涡向上带走。同样，在混流区内也有少部分细颗粒物被内漩涡向上带起，并被部分带走。

XNX型旋风除尘器为牛角弯体椎斜底型除尘器，入口含尘浓度应低于50克/m3,入口速度不小于18米/秒，粉尘微粒不大于1毫米，适用于一般工业通风除尘系统，工业尾气中处重物料回收，如冶金、电力、机械加工、石油化工、建材等部门，再加适当内称后，可用于磨损较大或有腐蚀性的场合，但不能用粘性粉尘。

XNX型旋风除尘器作用原理是尘粒在绕过滤布纤维时因惯性力作用与纤维碰撞而被拦截。旋风除尘器细微的尘粒(粒径为1微米或小)则受气体分子冲击(布朗运动)不断改变着运动方向，由于纤维间的空隙小于气体分子布朗运动的自由路径，尘粒便与纤维碰撞接触而被分离出来。

XNX型旋风除尘器工作过程与滤料的编织方法、纤维的密度及粉尘的扩散、惯性、遮挡、重力和静电作用等因素及其清灰方法有关。滤布材料是布袋除尘器的关键，性能良好的滤布，除特定的致密度和透气性外，还应有良好的性、耐热性及较高的机械强度。耐热性能良好的纤维，其耐热度目前已可达到250—350℃。

XNX 型旋风除尘器的型号参数表：

型号规格	速度(m3/s)	处理风量(m3/h)	阻力（kg/m3）	效率%	外型尺寸（a×b×c） (mm)400	重量（kg）
XNX-ø400	18-167	600-930	55-167	90-95	1310×554×1000	65
XNX-ø500		630-1450			1310×554×1000	70
XNX-ø600		1350-2840			1610×689×1250	145
XNX-ø700		1830-2840			2212×918×1740	190
XNX-ø800		2400-3740			2514×1048×1990	242
XNX-ø900		3020-4700			2815×1178×2247	308
XNX-ø1000		3740-5840			3114×1310×2496	478
XNX-ø1100		4540-7050			3420×1440×2750	576
XNX-ø1200		5380-8380			3716×1670×2994	678
